塔吊使用中的钢丝绳是一种易损件,塔吊钢丝绳的工作寿命是随着塔吊特性和工作条件按以及用途而变化的。凡是要求钢丝绳寿命长的地方,都是采用较大的安全系数金额弯曲比。由于在使用中的塔吊钢丝绳的作业条件使塔吊钢丝绳特别容易收到意外的损伤,因此塔吊工除了在选用钢丝绳要考虑使用国家规定标准的塔吊钢丝绳外,在作业过程中一旦发现钢丝绳损坏达到了危险程度应该立即更换,以避免安全事故的发生,降低塔吊工的安全隐患。 下面的十组图片就是教塔吊工简易快速的辨别塔吊钢丝绳的磨损情况。

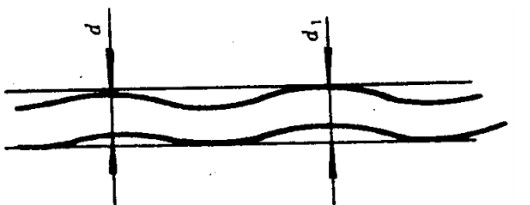

图一:塔吊钢丝绳的波浪形变形
塔吊钢丝绳的纵向轴线成螺旋线形状。这种变形不一定导致任何强度上的损失,但入变形严重即会产生跳动造成不规则的传动,时间畅聊会因其磨损及断丝。当塔吊工看到塔吊钢丝绳出现波浪形情况时,在塔吊钢丝绳长度不超过25d的范围内,若d1≥4d/3.则塔吊钢丝绳应立即报废。公式中d为塔吊钢丝绳的公称直径,d1是塔吊钢丝绳变形后包络的直径。
![图片1.png](/../../upload/image/20231113/6383547920493558454671606.png)
![图片2.png](/../../upload/image/20231113/6383547881306337078419043.png)
图二、塔吊钢丝绳的笼状畸变
多股绳的笼状(鸟笼行)畸变—塔吊工理应立即报废这种钢丝绳。
![图片3.png](/../../upload/image/20231113/6383547918545728983785629.png)

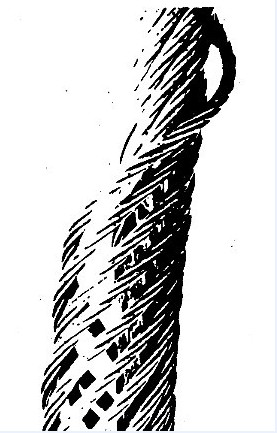

图三、塔吊钢丝绳钢芯挤出
塔吊钢丝绳钢芯挤出通常伴随着邻近位置的笼状畸变—塔吊工理应立即报废
![图片4.png](/../../upload/image/20231113/6383547905095693161942803.png)

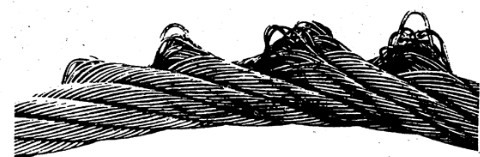

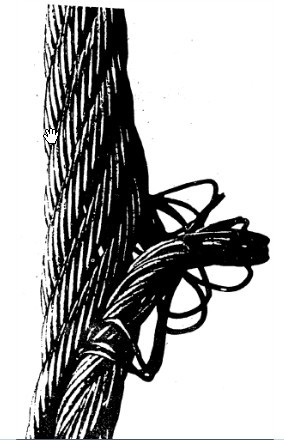

图五、塔吊钢丝绳钢丝挤出
虽然对某一长度看到变形间距尚有规律,但仅在一只绳股中有钢丝挤出这种变形是一部分钢丝或者钢丝束背着滑轮槽的一侧公汽形成环状。这种变形常因冲击载荷而引起。若戏中变形严重时,则塔吊工理应报废塔吊钢丝绳。
![图片5.png](/../../upload/image/20231113/6383547906632196761316408.png)
![图片6.png](/../../upload/image/20231113/6383547907181340234369461.png)

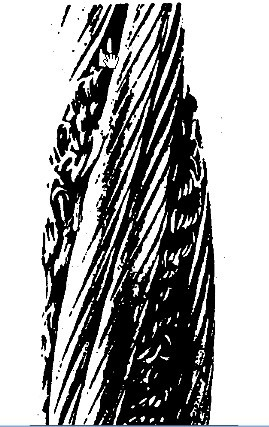

图六、塔吊钢丝绳的绳径局部增大
塔吊钢丝绳直径有可能局部增大,并能波及相当长的一段塔吊钢丝绳。绳径局部增大的塔吊钢丝绳应报废。塔吊工理应报废钢丝绳。
![图片7.png](/../../upload/image/20231113/6383547909391478728553486.png)

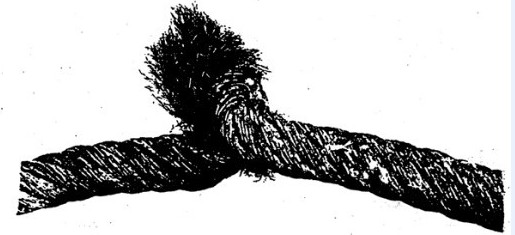

图七、塔吊钢丝绳扭结
塔吊钢丝绳扭结是由于钢丝绳成环状在不可能绕其轴线转动的情况下被拉紧而造成的一种变形。严重扭结的塔吊钢丝绳塔吊工发现后理应立即报废。
图八、塔吊钢丝绳绳径局部减小
塔吊钢丝绳直径的局部减小常常与绳芯的断裂有关,绳径局部减小的塔吊钢丝绳应报废。

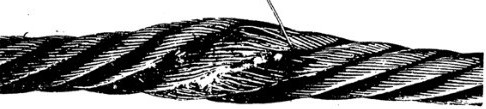

图九、塔吊钢丝绳被压扁
塔吊钢丝绳部分被压扁是由于机械事故造成的。严重时,则塔吊钢丝绳应报废。
![图片11.png](/../../upload/image/20231113/6383547914199511381031786.png)
